1 Мужская одежда Проектирование чертежа конструкции пиджака 1 Мужская одежда Проектирование чертежа конструкции пиджака

2 Вид изделия Величина прибавки, см, для силуэта прилегающего полуприлегающего прямого Пг Пб Жилет2 Вид изделия Величина прибавки, см, для силуэта прилегающего полуприлегающего прямого Пг Пб Жилет 3, 0– 4, 0 1, 5– 2, 0 5, 0– 6, 0 2, 5– 3, 0 – – Пиджак 6, 5– 7, 0 2, 5– 3, 0 7, 5– 9, 5 4, 0– 6, 0 10, 0– 11, 0 6, 0– 8, 0 Пальто демисез онное 9, 5– 10, 0 5, 0– 5, 5 10, 5– 12, 5 7, 5– 8, 5 12, 0– 14, 0 11, 0– 13, 0 Прибавки на свободное облегание по линиям груди, бедер

3 Прибавки на свободное облегание на участках спинки и полочки Вид изделия Величина прибавки,3 Прибавки на свободное облегание на участках спинки и полочки Вид изделия Величина прибавки, см, для силуэта прилегающего полуприлегаю-щег о прямого Пшс Пшп Жилет 0, 5– 0, 7 0, 5– 1, 0 0, 7– 1, 2 – – Пиджак 1, 0– 1, 3 1, 2– 1, 5– 2, 5 1, 2– 3, 0 2, 5– 3, 0 Пальто демисезонное 1, 8– 2, 0– 2, 3 2, 2– 3, 0 2, 5– 4, 0 3, 3– 3, 7 3, 5– 4,

4 Прибавки к длине спинки до талии, глубине проймы, ширине и высоте4 Прибавки к длине спинки до талии, глубине проймы, ширине и высоте горловины Наименование прибавки Условное обозна чение Величина прибавки, см пиджак, жилет пальто демисезонн ое зимнее К длине спинке до линии талии Пдтс 1 1, 5 2 На свободу проймы по глубине Пспр 2, 0– 3, 0, для жилета 5, 0– 6, 0 4, 0– 4, 5– 5, 0 К ширине горловины Пшгор 1, 0 1, 5 2, 0 К высоте горловины Пвгор 0, 2– 0, 4 0,

5 Прибавки на свободное облегание к полуобхвату бедер и обхвату бедра для поясных изделий5 Прибавки на свободное облегание к полуобхвату бедер и обхвату бедра для поясных изделий Размерные признаки, к которым даны прибавки Условное обозначение Величина прибавки, см, в зависимости от силуэта плотно облегающий прилегающий свободный К полуобхвату бедер Пб 0– 0, 5 1, 0– 2, 5 3, 0– 7, 0 К обхвату бедра Пбед 0, 5–, 0 7, 0– 11, 0 16, 0– 18,

6

7 Построение базисной сетки чертежа конструкции мужского пиджака А 0 а 1 = Сг.7 Построение базисной сетки чертежа конструкции мужского пиджака А 0 а 1 = Сг. III + Пг + Поф (1 -1, 5 см. ); А 0 а = Шс + Пшс; а 1 а 2 = Шг + Пшп; А 0 Г = Впрз II + Пспр + 0, 5 Пдтс; А 0 У = 0, 5 А 0 Г + 2, 0 (см); А 0 Т = Дтс II + Пдтс; ТБ = 0, 5 Дтс II – 5, 0 (см).

8 Построение чертежа спинки мужского пиджака А 0 ' = 0, 5 (см); 8 Построение чертежа спинки мужского пиджака А 0 ‘ = 0, 5 (см); А 0 » = 0, 5 (см); ТТ 1 = 2, 0÷ 2, 5 см для прилегающего силуэта; 1, 0÷ 1, 5 см для прямого силуэта; ТТ 1 ‘ = 1, 0÷ 1, 5 (см), А 0 »(А 0 ‘)А 2 = Сш /3 + Пшгор А 2 А 1 = А 0 »(А 0 ‘)А 2 / 3 + Пвгс.

9

10 АН 1 = Ди + Пдтс; Положение конца плечевой линии спинки А10 АН 1 = Ди + Пдтс; Положение конца плечевой линии спинки А 2 П = Шп; Т 1 П = Впк. II + Пдтс + толщина плечевой накладки; ПП 1 = раствор вытачки (2, 0÷ 2, 5 см ) или величина посадки (0, 7÷ 1, 2 см ) ; П 1 П’1 – величина сутюжки – на выпуклость лопаток

11 Для оформления линии проймы спинки определяют точки П 2, П 3, 1, Г11 Для оформления линии проймы спинки определяют точки П 2, П 3, 1, Г 2. Г 1 П 3 = 0, 5 П 2 Г 1 + 1, 5 (см); Г 11 = 0, 25 Шпр – (0, 3÷ 0, 7) (см); Г 1 Г 2 = 0, 5 Шпр ; Для плавного оформления линии проймы допускается отклонение от точки П 3.

12 Построение чертежа полочки мужского пиджака Г 3 Г 6 = 0, 5 Г12 Построение чертежа полочки мужского пиджака Г 3 Г 6 = 0, 5 Г 3 Г 4 + 1, 0 (см); Г 6 Г 7 = Пспр; От точки Г 8 вверх откладывают величину угла сутюжки: Г 81 = 0, 25 Шг – для полочки с отрезными бочками; А 3 А 4 = А»0 (А’0 )А 2 + 1, 5 (см); Т 60 Т 6 = 1, 0 см ;

13 Положение вершины горловины определяется отрезком Т 6 А 41 : Т 613 Положение вершины горловины определяется отрезком Т 6 А 41 : Т 6 А 41 = Дтп. II + Пдтп; А 41 А 5 = 0, 45 Сш; От точки а 21 вниз откладывают отрезок: а 21 П 4 = а. П 2 + величина сутюжки по пройме спинки; Г 4 П 6 = 0, 25 Г 4 П 4 + 0, 5 (см); Из точки П 6 радиусом П 6 П 4 влево от точки П 4 проводят дугу ; А 41 П 5 = Шп.

14 3– 4 = 0, 5÷ 1, 0 (см); Г 4 2 =14 3– 4 = 0, 5÷ 1, 0 (см); Г 4 2 = 0, 25 Шпр – (1, 2÷ 1, 5) (см); Линия талии полочки на чертеже проходит по горизонтали Т 8 Т 6 и далее к точке Т 2 – точке пересечения линии талии спинки с вертикалью, проведенной из середины проймы из точки Г 2. Т 8 Н 3 = ТН + (0, 5÷ 1, 5) (см).

15

16

17 Построение чертежа втачного рукава Для сопряжения рукава с проймой нужны: длина17 Построение чертежа втачного рукава Для сопряжения рукава с проймой нужны: длина проймы — от точки П 1 до точки П 5 без учета припуска на сутюжку проймы спинки высота оката рукава- для определения высоты оката рукава измеряют расстояние от точек П 1 и П 5 до линии глубины проймы

18 О 1 О 2 = 0, 4( П 1 Г 1' + П18 О 1 О 2 = 0, 4( П 1 Г 1′ + П 5 Г 4′ ) + 0, 3÷ 1, 0 (см) Шрук = (Оп + Поп) /2, О 1 Рп = О 1 Рл = Шрук (в готовом виде) / 2, О 3 М = Др – (1, 5÷ 2, 0) (см) + Ппн , О 3 Л = О 3 М /2 + 5, 0 (см), ЛЛ 1 = 0, 7÷ 1, 0 (см), ММ 1 = Шрук (внизу в готовом виде), М 1 М 2 = 2, 0÷ 2, 5 (см), Л 2 Л 3 = 0, 5÷ 1, 0 (см), Рп. Л 1 М – линия переднего переката ; Рл. Л 3 М 2 – линия локтевого переката.

19 Находим вспомогательные точки для проведения линий оката. Рп 1 = Г 419 Находим вспомогательные точки для проведения линий оката. Рп 1 = Г 4 П 6 (с чертежа полочки); 1– 1′ = 0÷ 0, 5 см (вправо по горизонтали); О 2 О 5 = О 2 О 3 /2 + 2, 0 (см); О 2 О 6 = О 2 О 4 /2 +0, 7 (см); О 5 2 = 2, 5÷ 3, 0 см (по биссектрисе); О 6 3 = 1, 0÷ 1, 5 см (по биссектрисе). Верхнюю часть оката рукава проводят через точки 1′, 2, О 2 , 3 и Р 3 ‘.

20 Рп. Г 2 = 0, 5 (ширины проймы) + ( 1– 1'20 Рп. Г 2 = 0, 5 (ширины проймы) + ( 1– 1′ ), Рп 8 = Г 4 2 (с чертежа проймы полочки) + (1– 1′), Р 3 »4 = Р 3 »Г 2 /2; 4– 5 = 1, 0÷ 2, 0 (см). Линия, соединяющая точки 1», 8, Г 2 , 5, Р 3 » – это нижняя часть оката рукава (плавная кривая).

21 Построение чертежа конструкции двухшовного рукава с верхней и нижней половинками Развертка рукава21 Построение чертежа конструкции двухшовного рукава с верхней и нижней половинками Развертка рукава по переднему перекату Ширина переднего переката Рп. Р 5 : – для пиджака – 2, 5÷ 3, 0 (см); – для пальто – 3, 5÷ 4, 0 (см). Рп. Р 5 = Л 1 Л 5 = ММ 5 — влево от переднего переката Переднюю линию проводят плавно, соединяя точки Р 5 , Л 5 и М 5 , и продолжают ее вверх

22 Вправо откладывают : Рп. Р 1 = Рп. Р 5 ; Л 122 Вправо откладывают : Рп. Р 1 = Рп. Р 5 ; Л 1 Л 4 = ММ 3 = Рп. Р 1. Передняя линия верхней части рукава плавно проходит через точки Р 1, Л 4 , М 3. На ее продолжении вверх откладывают: Р 11 = Р 51. Рп 8′ = Рп 8 (по биссектрисе). Точки 1′, 8′ и Р 11 соединяют плавной кривой. М 31 = 0, 3 (см).

23 Развертка рукава по локтевому перекату Ширина локтевого переката вверху в зависимости от формы23 Развертка рукава по локтевому перекату Ширина локтевого переката вверху в зависимости от формы может быть равна 1, 0÷ 3, 0 см. Для пиджака ширина локтевого переката вверху: Рл. Р 4 = 1, 0÷ 1, 5 (см). Ширина локтевого переката на линии локтя: Л 3 Л 6 = 0, 7÷ 1, 5 (см). Низ пиджачного рукава оформляется шлицей. От точки М 2 вверх откладывают длину шлицы и ставят точку М 6 : М 2 М 6 = 8, 0÷ 9, 0 (см).

24 Развертка рукава по локтевому перекату От точек М 2 и М 624 Развертка рукава по локтевому перекату От точек М 2 и М 6 по перпендикулярам к локтевому перекату откладывают ширину шлицы: М 21 = М 61 = 2, 0÷ 2, 5 (см). М 6 , Л 6 и Р 4 соединяют плавной кривой, продолжая ее вверх. Точку пересечения ее с нижней частью оката обозначают Р 41. . Строим локтевой перекат верхней половинки: Рл. Р 2 = Рл. Р 4 ; Л 3 Л 7 = Л 3 Л 6. Р 21 = Р 41 + (0, 3÷ 0, 5) (см). Точку Р 21 плавно соединяют с точкой Р 3 ‘.

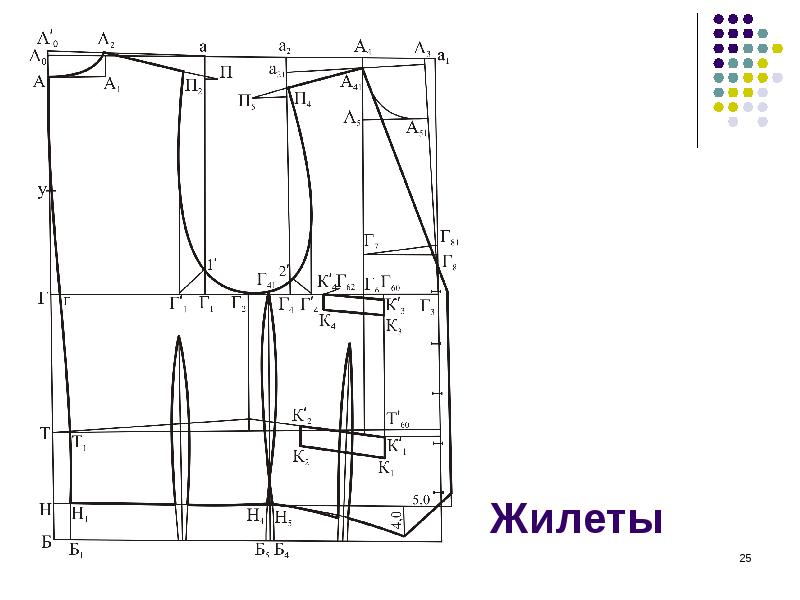

25 Жилеты 25 Жилеты

26 Ассортимент мужских сорочек 1 г. – сорочки официальные под пиджак, фрак и смокинг.26 Ассортимент мужских сорочек 1 г. – сорочки официальные под пиджак, фрак и смокинг. Их отличает: маленькие воротники на стойке, слегка прилегают в талии, с группой складочек, защипов или вытачек на переде. . 2 г. – классические повседневные под пиджак с лаконичной конструкцией и минимальным количеством деталей. 3 г. – – самостоятельные одиночные, носимые с галстуком. Отличаются большим количеством деталей – кокеток, карманов, конструктивных линий, воротники небольшие.

27 4 г. – сорочки самостоятельные, носимые заправленными в брюки, повседневные. Верхние27 4 г. – сорочки самостоятельные, носимые заправленными в брюки, повседневные. Верхние сорочки, выдержанные в спортивном стиле. 5 г. – блузы. Они выполнены в спортивном стиле, большим объемом и с удобным покроем.

28 Прибавка по линии груди дается с учетом поправочного коэффициента на величину выступа лопаток28 Прибавка по линии груди дается с учетом поправочного коэффициента на величину выступа лопаток — К К=Сг 22 -(Сг 33 +2)+2) Ведущие размерные признаки для сорочки – Рост Обхват груди третий Обхват шеи.

29 Построение чертежа базовой конструкции мужской сорочки АА 00 аа 11 =Сг=Сг 33 +Пг+К29 Построение чертежа базовой конструкции мужской сорочки АА 00 аа 11 =Сг=Сг 33 +Пг+К А 0 а=Шс+Пшс АА 11 аа 22 =Шг+Пшп АА 00 Г=Впрз 22 +Пспр АА 00 Т=Дтс22 +Пдтс (0, 7 -1 см. ) ТБ=0, 5Дтс 22 -5 см. АН=Ди+Пдтс

30 Построение чертежа спинки АА 00 АА 22 =Сш/3+Пшгор (1, 5 см. ) АА30 Построение чертежа спинки АА 00 АА 22 =Сш/3+Пшгор (1, 5 см. ) АА 00 А=АА=А 22 АА 11 =А=А 00 АА 22 /3/3 ТТТТ 11 =1, 0 -1, 5 см. Положение плечевого среза: RR 11 =А=А 22 П=Шп+р-р вытачки (2 -2, 5 см. ) RR 22 =Т=Т 11 П=Впк 2+Пдтс Удлинение плечевого шва: ПППП 11 =1 -1, 5 см для п/прилегающего силуэта ПППП 11 =4, 0 см для прямого.

31 АА 22 в=4, 0 -4, 5 см. Длина вытачки 6, 0 -8,31 АА 22 в=4, 0 -4, 5 см. Длина вытачки 6, 0 -8, 0 см. ГГ 11 ПП 33 =П=П 22 ГГ 11 /3+2, 0 см. ГГ 11 ГГ 22 =0, 5Шпр. ГГ 11 1=0, 2Г 11 ГГ 44 ++ 0, 5 см. ПП 33 ’’ = величина отвода Из т. Г 22 вертикаль вниз. ТТ 22 ТТ 44 =0, 5 -1, 0 см. – прямой силуэт ТТ 22 ТТ 44 =2, 0 -2, 5 см. – полуприлегающий силуэт. ББ 22 ББ 44 =(Б=(Б 11 ББ 33 -Сб+Пб)/

32 Линии талии и бедер проходят под прямым углом к средней линии спинки Положение32 Линии талии и бедер проходят под прямым углом к средней линии спинки Положение кокетки АК=8 см. Линию плеча переводят на 1, 0 -1, 5 см в сторону переда.

33 ТТ 33 АА 33 =Дтп 22 +Пдтс+припуск на уработку (0, 6 -0, 733 ТТ 33 АА 33 =Дтп 22 +Пдтс+припуск на уработку (0, 6 -0, 7 см) АА 33 АА 44 =А=А 00 АА 22 -1, 2 см АА 33 АА 55 =А=А 33 АА 44 +1, 5 см. ГГ 44 ПП 44 =Г=Г 11 ПП 22 -1, 0 см. ГГ 44 ПП 66 =6, 0 -7, 0 см. ГГ 44 2=Г 11 1 -0, 5 см. RR 33 =А=А 44 ПП 55 =Шп=Шп RR 44 =П=П 66 ПП 44 ПП 55 ’’ =1 -1, 5 см или 4 см — — как на спинке 3 -4=0, 5 -0, 7 см Построение чертежа полочки

34 ПП 66 ПП 6161 =0, 5 -1, 0 см. ТТ 22 ТТ34 ПП 66 ПП 6161 =0, 5 -1, 0 см. ТТ 22 ТТ 55 =Т=Т 22 ТТ 44 ББ 22 ББ 55 =Б=Б 22 ББ 44 НН 22 НН 55 =Н=Н 22 НН 44 Ширина борта =¾ dd +1 см В среднем = 1, 25 -2 см. Верхняя петля ниже края горловины на 4, 5 см.

35 Построение чертежа рукава ОМ = Др – 6, 5 (см) – удлинение плеча+35 Построение чертежа рукава ОМ = Др – 6, 5 (см) – удлинение плеча+ Пур , где Пур = 0, 6 см ОООО 11 = 0, 3 ( ПП 22 ГГ 11 + Г 44 ПП 44 ) – ПППП 11 + 1, 0 (см). Из точки О О радиусом делают засечку на горизонтали ОР: ОР = Дпр /2 = ( ПП 11 ГГ 22 + Г+ Г 22 ПП 55 ) /2. Соединяют точки ОО и и РР прямой. Полученный отрезок ОРОР делят на четыре равных части (точки 5, 6, 7 ). ). 5– 8 = 1, 6 см вверх по перпендикуляру; 6– 9 = 0, 6 вверх по перпендикуляру; 7– 10 = 0, 4 вниз по перпендикуляру. .

36 Через точки О, 8, 9, 10, Р проводят линию оката задней части рукава.36 Через точки О, 8, 9, 10, Р проводят линию оката задней части рукава. Для оформления оката передней части рукава: 5– 11 = 1, 1 (см) — вверх. 7– 12 = 1, 3 (см) – вниз по перпендикуляру. Через точки О, 11, 6, 12, Р проводят линию оката передней части рукава. Ширина рукава внизу: ММММ 11 = 0, 5( Озап + 9, 0 (см) + припуск на складки). по низу рукава проектируются две складки раствором по 3, 0 см каждая.

37 Построение разреза рукава внизу: ММ 11 ММ 22 = ММ 11 /2 /237 Построение разреза рукава внизу: ММ 11 ММ 22 = ММ 11 /2 /2 ММ 2121 = 11, 0 (см). Скос линии низа рукава: ММ 11 11 = 0, 7÷ 1, 0 (см). Длина манжеты: ММ 33 ММ 44 = Озап + 5, 0 (см). Ширина манжеты: ММ 44 ММ 55 = 6, 5 (см).

38 Построение чертежа воротника с отрезной стойкой Построение стойки ОВОВ 11 = 2,38 Построение чертежа воротника с отрезной стойкой Построение стойки ОВОВ 11 = 2, 5÷ 3, 5 (см) ОА = Сш + 0, 8 (см) АААА 11 = ширина борта Точку пересечения горизонтали В 11 и вертикали АА 11 обозначают АА 44. . АА 11 АА 2 2 = = АА 11 О О /3 – влево от А 1 АА 11 АА 33 = 1, 5 (см). Точки О, А 22 и и АА 33 соединяют плавной кривой. От точки АА 44 вниз откладывают отрезок: АА 44 АА 55 = 0, 2÷ 0, 3 (см). От точки ВВ 11 откладывают вправо отрезок: ВВ 11 ВВ 22 = В 11 АА 44 /3 /3 ВВ 22 АА 55 – прямая линия От точки А 6 откладывают влево ширину борта А 6 А 7.

39 Построение чертежа воротника с отрезной стойкой Построение отлета воротника. От точки О 139 Построение чертежа воротника с отрезной стойкой Построение отлета воротника. От точки О 1 О 1 вверх откладывают: ОО 11 ВВ 33 = 2, 0÷ 3, 5 см – чем величина больше, тем площе воротник; ВВ 33 ВВ 44 = 3, 5÷ 4, 5 (см). От точки О 1 вправо откладывают отрезок: ОО 11 АА 88 = Сш + 0, 5 (см). Из точки В 4 проводят горизонталь, из точки А 8 А 8 восстанавливают перпендикуляр к линии ОО 11 АА 88. . Точка пересечения А 9 А 9 : : АА 99 АА 1010 = 0÷ 2, 5 (см) — вправо

40 Построение чертежа воротника с отрезной стойкой Построение отлета воротника. Точки АА 8840 Построение чертежа воротника с отрезной стойкой Построение отлета воротника. Точки АА 88 и и АА 99 соединяют прямой линией и на ее продолжении откладывают отрезок АА 1010 АА 1111 : : АА 1010 АА 1111 = 0÷ 1, 5 (см) — вверх 5– 6 = 0, 5÷ 0, 7 (см). Через точки В 3, 6, А 8 проводят плавную вогнутую линию – линию втачивания воротника в стойку.

41

42 Рис. 6. 5. Чертеж конструкции отложного воротника с застежкой до верху и открытой42 Рис. 6. 5. Чертеж конструкции отложного воротника с застежкой до верху и открытой на фасон Рис. 6. 6. Чертеж конструкции воротника стояче-отложного с отрезной стойкой

43 Рис. 6. 7. Чертеж конструкции воротника-стойки 43 Рис. 6. 7. Чертеж конструкции воротника-стойки

44
