Самодельный инжектор для капельного полива

Устройство инжектора для капельного полива

Оглавление: [скрыть]

  • Капельное орошение как самый распространенный вид полива
  • Преимущества и недостатки системы капельного полива
  • Фертигация - система полива
  • Преимущества капельного орошения с инжекторной системой

Капельное орошение как самый распространенный вид полива

Капельное орошение способно значительно облегчить труд человека, если есть необходимость в поливе растений.

Схема соединения узлов системы капельного полива

Схема соединения узлов системы капельного полива.

Вода моментально доставляется непосредственно к корням растений, экономно и дозировано, а в случае необходимости подкормки растений, то сразу с минеральными удобрениями.

Для данного устройства понадобится специальный инжектор капельного орошения.

Система капельного орошения приводится в действие посредством давления (движения) воды.

Системы ирригации можно классифицировать по источнику, откуда поступает вода:

Схема устройства капельного полива

Схема устройства капельного полива своими руками с помощью пластиковых бутылок, мензурок и тар.

  • из танка или бочки, расположенной на возвышении;
  • из водопровода;
  • из скважины или колодца посредством насоса.

Другой фактор, по которому можно разделить системы орошения, — это способ, каким подается вода:

  1. При помощи микроразбрызгивателя. Вода передается в большем количестве, чем при помощи микрокапельниц, что позволяет орошать большую площадь. Эта система удобнее в применении для больших и средних кустарников, живых изгородей, маленьких деревьев, а если несколько источников, то и для больших деревьев также.
  2. При помощи микрокапельниц. Вода подается маленькими струйками или отдельными каплями. Эта система применяется для полива теплиц, небольших кустарников и растений.
  3. При помощи сплинкеров. Вода поступает путем такого разбрызгивания, в результате которого образовывается водяной туман. Данная система чаще всего применяется на больших открытых площадях: полях для гольфа, газонах, и т. д.

На сегодняшний день самая распространенная система орошения — это система с капельной лентой.

Организация системы капельного орошения требует заготовки следующих материалов:

Магистральный шланг — главный шланг, который необходимо проложить вдоль гряд. В процессе к нему необходимо будет закрепить капельные ленты.

Фильтр необходим для очистки воды от загрязнений, которые способны засорить капельную ленту. Фильтр прикрепляется, в процессе монтажа, с одной стороны к магистральному шлангу, а с другой — к источнику воды.

Капельная лента — это лента с капельницами (отверстиями), которые расположены на равном расстоянии друг от друга, и предназначены для доставки воды маленькими порциями прямо на гряды под корневую систему растений.

Система капельного полива в теплице

Система капельного полива в теплице.

Инжектор. Роль инжектора для полива — это внесение удобрений в систему.

Краны или фитинги, соединители для шланга, тройники. С их помощью можно будет производить соединения.

Организуя капельный полив самостоятельно, в первую очередь нужно распланировать месторасположение шлангов и закупить надобное количество составляющих.

Магистральный шланг необходимо проложить вдоль торцов гряд и зафиксировать в нескольких местах.

Напротив каждой гряды надо просверлить отверстия диаметром около 15 мм, для этого можно использовать дрель или ручной дырокол.

Далее к каждому отверстию нужно прикрепить кран.

Капельную ленту режут на потребное количество отрезков, длина каждого отрезка должна соответствовать протяженности гряды. Каждый отрезок с одной стороны соединяют с краном, а вторую сторону заворачивают и закрепляют (например, резинкой).

В месте, где соединяется магистральный шланг и источник воды при помощи муфт и переходников устанавливают кран и фильтр.

Вернуться к оглавлению

Преимущества и недостатки системы капельного полива

Капельное орошение имеет значительное превосходство в сравнении с другими способами полива:

Схема сборки системы капельного орошения

Схема сборки системы капельного орошения.

  1. При использовании в теплицах происходит минимизация потерь в результате испарений. Благодаря этому появляется еще одна возможность регулировки влажности и условий среды для выращивания растений.
  2. Локализованное и точное введение воды к корневой системе растений, при этом экономятся трудозатраты, вода и удобрения.
  3. Исключается вариант расхода воды за краями зоны полива.
    Сохраняется воздушно-водяное равновесие.
  4. Значительно снижается засоренность почвы сорняками.
  5. Можно синхронно применять воду и питательные вещества.

Автоматизация.

Есть возможность регулировать количество подаваемых питательных веществ и воды в зависимости от периода вегетации.

Такая система может функционировать в различных почвах и любых топографических условиях.
Сравнительно невысокие требования к энергии.

Сочетаемость с другими видами сельскохозяйственных работ: сбор урожая, обработка против болезней и вредителей и т. д.

Распределение воды происходит вне зависимости от погодных условий (таких например, как ветер).

Схема дождевания в теплице

Схема дождевания в теплице.

Исключается намокание верхней части растений, а отсюда снижается вероятность развития различных заболеваний плодов и грибковых болезней листьев, а также исключается ожог листьев.

Воду с повышенным содержанием солей тоже можно использовать для полива.

Существуют у системы капельного орошения и свои недостатки:

Более высокая цена, если сравнивать с механическим методом.

Объем полива ограничен, что может приводить к развитию маленькой, но плотной корневой системы.

Существует вероятность засорения капельниц твердыми элементами химических и органических веществ, а также корней и частиц растений.

Капельные ленты уязвимы перед вредителями (например, грызунами).

Вернуться к оглавлению

Фертигация — система полива

Схема системы капельного полива

Схема системы капельного полива.

Фертигация — это такая система, когда минеральные удобрения передаются растениям вместе с поливной водой.

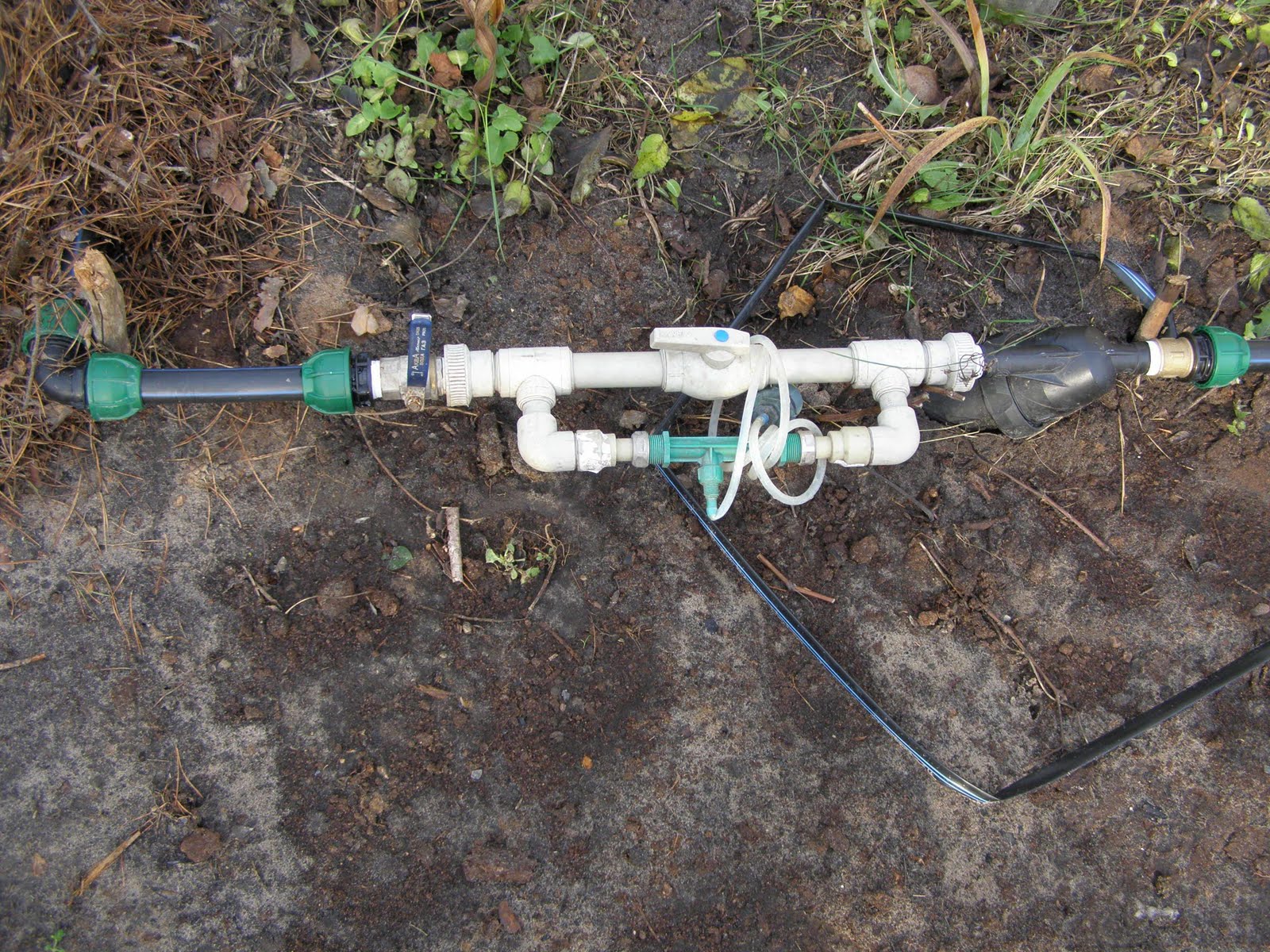

Для организации такого процесса необходим инжектор для полива. В системе капельного орошения этот прибор подсоединяют к магистральному шлангу и он обеспечивает равномерное введение в поливную воду, которая транспортируется, необходимых доз концентрата минеральных удобрений.

Устройство фертигации.

Внесение минеральных удобрений в систему капельного полива предполагает наличие следующих составляющих:

  • инжектор;
  • подключаемый в магистральную линию инжекторный узел;
  • шланг с фильтром на конце для подачи минеральных удобрений.

Инжектор — это простое устройство, которое производится из материалов, которые не подвержены воздействию удобрений и кислот и не требуют особых условий эксплуатации. Аварийность сведена к минимуму из-за отсутствия в нем подвижных элементов. Инжектор очень легко монтируется в любую систему капельного полива.

Как правило, инжектор производится с наружной резьбой. В комплект может быть включена трубка, которая оснащена всасывающей сеткой и возвратным клапаном, предназначенным для предотвращения вероятности попадания воды в резервуар с удобрением.

Характеристики среднестатистического инжектора для капельного полива:

  • простота и надежность в управлении;
  • возможность приспособления к любым системам капельного орошения;
  • изготовление из высококачественных материалов, которые устойчивы к сельскохозяйственным химикатам;
    отсутствие подвижных частей;
  • приводимость в действие давлением воды;
  • инжектор способен подавать удобрения до 280-300 л в час.

Инжектор капельного полива применяется в обязательном порядке вместе с инжекторным узлом и шлангом, необходимым для введения удобрений в систему капельного орошения.

Вернуться к оглавлению

Преимущества капельного орошения с инжекторной системой

Большая площадь полива обеспечивает очень быстрое проявление эффекта от внесения удобрений в процессе системы капельного орошения. Это приводит к быстрым и впечатляющим результатам.

Применение инжектора капельного орошения, вне зависимости от видов выращиваемых сельскохозяйственных культур и площади насаждений, может дать следующие преимущества:

  • вода поступает моментально совместно с минеральными удобрениями непосредственно к корням растений;
  • существенно экономятся минеральные удобрения и поливная вода — до 55-60%, если сравнивать с другими видами полива и удобрений;
  • заметно увеличивается урожайность и выход готовой для реализации сельскохозяйственной продукции;
  • ощутимо снижается трудоемкость процесса полива и внесения удобрений для каждого гектара, который обрабатывается;
  • исключается загрязнение почвы и грунтовых вод, так как отсутствует необходимость использования больших объемов воды и удобрений. И когда заканчивается растительный сезон, земля здорова и пригодна к последующему использованию.

Использование системы капельного полива с инжектором для синхронного внесения минеральных удобрений — это экономный и качественный полив участка, повышение урожайности выращиваемых культур. А именно это и нужно любому человеку, который занимается выращиванием сельскохозяйственной продукции. Подключить такую систему технически не составляет большого труда. Тем более что подключение к дополнительным источникам электроэнергии не требуется, что является еще одним преимуществом.

В связи со всеми своими преимуществами, которые были изложены выше, система капельного орошения получила широкую популярность и распространенность как среди владельцев небольших участков земли (например, дачи), так и больших сельскохозяйственных предприятий. Это лучший вариант ирригации с внесением удобрений на сегодняшний день.
